Druckbereich und Sicherheitskonfiguration: Eine Checkliste für Außendiensttechniker zur Kompressorauswahl

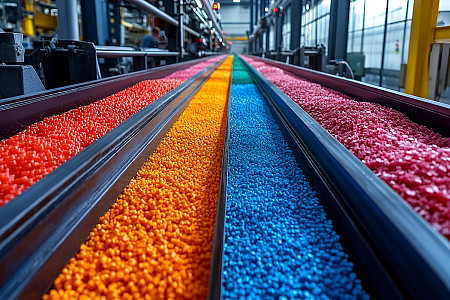

Letztes Quartal wurde ich zu einer Kunststofffabrik in Thailand gerufen. Ihre Produktionslinie war 18 Stunden lang stillgelegt. Die Grundursache? Ein Schraubenkompressor, der drei Jahre lang einwandfrei lief, ist über Nacht plötzlich kaputt gegangen.

Als ich die Holzscheite herauszog, hatte der Übertemperaturalarm ausgelöst – aber der Temperatursensor war nie mit dem Notabschaltkreis verbunden. Der Kompressor lief weiter, bis sich der Rotor mit dem Gehäuse verschweißte.

Bei diesem Vorfall handelte es sich nicht um einen Maschinenausfall. Es war ein Konfigurationsfehler.

Im Laufe der Jahre habe ich überall auf der Welt ähnliche Geschichten gesehen – von Petrochemiestandorten im Nahen Osten bis hin zu Lebensmittelverarbeitungsbetrieben in Europa. Der rote Faden ist selten der Kompressortyp. Es handelt sich fast immer um ein Versehen bei der Sicherheitskonfiguration im Verhältnis zum tatsächlichen Betriebsdruck.

Bei diesem Leitfaden handelt es sich nicht um eine theoretische Arbeit. Es handelt sich um eine praktische Checkliste, die reale Pannen abdecktSchraubenkompressor, Hochdruckkolben- und Zentrifugaleinheiten, sodass Sie die richtigen Schutzschichten für Ihren spezifischen Druckbereich anpassen können.

Niederdruckbereich (bis zu 15 bar / 220 psi) – Die versteckten Risiken in „einfachen“ Systemen

Dies ist das häufigste DruckbandSchraubenkompressordominiert diesen Raum. Da diese Systeme als „Standard“ gelten, gehen viele Betreiber davon aus, dass ein Basisschutz ausreichend ist. In der Praxis sehe ich drei wiederkehrende Lücken:

1. Temperaturlogik, nicht nur Temperaturschalter

Viele Schraubenkompressoren der Basismodelle verwenden einen einfachen Bimetall-Temperaturschalter. Es löst bei 120°C aus, aber da ist das Öl bereits verkokt. Ein ordnungsgemäß konfigurierter Schraubenluftkompressor sollte einen PT100-RTD-Sensor mit einer festverdrahteten Logikverriegelung enthalten – nicht nur einen Softalarm in der SPS. Der Controller muss die Stromversorgung bei 110 °C physisch unterbrechen und einen manuellen Reset erfordern. Diese einzelne Funktion verhindert 70 % der weltweit auftretenden vorzeitigen Rotorausfälle.

2. Differenzdrucküberwachung am Ölfilter

Ein verstopfter Ölfilter lässt die Lager verhungern. Die meisten Kompressorpakete überwachen nur den Endauslassdruck. Aber eine gut spezifizierteSchraubenkompressorDer Ölfilter sollte über einen Delta-P-Schalter verfügen. Wenn die Druckdifferenz 2,5 bar überschreitet, sollte die Steuerung einen Wartungsalarm melden, bevor das Bypassventil öffnet und ungefiltertes Öl zirkuliert. Dabei handelt es sich um eine kostengünstige Ergänzung, die sich durch eine vermiedene Überholung amortisiert.

3. Phasenschutz und Rotationsüberprüfung

Ich habe in Indonesien, Nigeria und Brasilien Rückwärtsrotationsschäden gesehen – immer nach einer Wiederherstellung der Stromversorgung am Standort. Ein ordnungsgemäß konfigurierter Schraubenkompressor muss über ein Phasenfolgerelais verfügen, das den Start physikalisch verhindert, wenn die Drehung falsch ist. Dies ist nicht optional; Es handelt sich um eine grundlegende Ebene, die in jeder Bestellung angegeben werden sollte.

Für den Niederdruckbetrieb bietet ein Doppelkolben-Schraubenkompressor mit diesen drei Schutzfunktionen das beste Gleichgewicht zwischen Zuverlässigkeit und Sicherheit. Akzeptieren Sie kein Paket ohne festverdrahteten Wärme- und Phasenschutz, ungeachtet des Preisvorteils.

Mitteldruckbereich (15–40 bar / 220–580 psi) – Verwaltung thermischer Kaskaden in Kolbenkompressoren

Sobald 15 bar überschritten werden, verlagert sich der Markt in Richtung mehrstufiger Kolbenkompressoren. Die Sicherheitsherausforderung besteht hier nicht nur in der Druckbegrenzung, sondern auch in der Beherrschung des Temperaturgradienten.

Vor ein paar Jahren habe ich einen Brand in einer PET-Preform-Anlage in Indien untersucht. Bei einem zweistufigen Kolbenkompressor war der Ladeluftkühler verstopft. Die Auslasstemperatur der zweiten Stufe stieg auf 230 °C, wodurch sich Kohlenstoffablagerungen im Auslassventil entzündeten. Die Flamme schlug zurück in das Kurbelgehäuse.

Die Untersuchung ergab, dass der Kompressor nur die Endaustrittstemperatur überwachte. Die Zwischenstufe verfügte über keinen eigenständigen Schutz.

Für Mitteldruck-Kolbeneinheiten empfehle ich drei nicht verhandelbare Sicherheitsschichten:

•  Unabhängige Temperaturüberwachung auf jeder Kompressionsstufe.Jeder Zylinderauslass muss über ein eigenes Thermoelement verfügen, und die SPS muss eine Abschaltung auslösen, wenn eine Stufe ihre Auslegungsgrenze überschreitet – nicht nur der letzte Auslass.
• Mechanische Sicherheitsventile mit Kontrollanzeigen.Bei Hochdruckbetrieben können sich Sicherheitsventile zwar anheben und wieder schließen, aber nicht vollständig schließen, was zu Mikrolecks führt. Geben Sie Ventile mit einem Hebehebel und einer optischen Anzeige an, damit Bediener überprüfen können, ob das Ventil entlastet wurde. Dies ist besonders wichtig an abgelegenen oder unbeaufsichtigten Standorten.
• Automatische Kondensatableiter mit manueller Sicherung.Bei der Mitteldruckverdichtung ist Feuchtigkeit unvermeidbar. Automatische Abflüsse versagen – ich habe gesehen, wie Magnetspulen in feuchten Umgebungen durchgebrannt sind. Jeder automatische Abfluss sollte über ein manuelles Absperr- und Ablassventil mit einem schriftlichen Verfahren für die wöchentliche manuelle Überprüfung verfügen.

Hochdruckbereich (über 40 bar / 580 psi) – Der API-Standard als Ihre Basis

Bei Anwendungen über 40 bar – Gastankstellen, Pipelinetests oder Hochdruck-Stickstoffverstärkung – verlagert sich die Sicherheitskonfiguration von Best Practices auf technische Vorschriften. In diesem Bereich wird der Schraubenluftkompressor selten verwendet; Kolben- oder Membraneinheiten übernehmen. Allerdings überschneiden sich die Sicherheitsprinzipien.

Basierend auf den Rohrleitungsanforderungen von API 618 (Kolbenkompressoren) und ASME B31.3 muss jedes Hochdruckpaket Folgendes enthalten:

1. Doppelter Überdruckschutz in Reihe.Ein einzelnes Überdruckventil reicht nicht aus. Die Konfiguration sollte ein primäres Entlastungsventil umfassen, das auf 5 % über dem Betriebsdruck eingestellt ist, und ein sekundäres Ventil, das auf 8 % eingestellt ist und zu einem sicheren Entlüftungsverteiler ableitet. Diese Redundanz hat katastrophale Ausfälle in zwei Werken, mit denen ich in den Vereinigten Staaten zusammengearbeitet habe, verhindert.

2. Vibrations- und Stangenabfallüberwachung.Hochdruck-Kolbenkompressoren unterliegen erheblichen mechanischen Belastungen. Ich empfehle dringend

•  Näherungssensoren an jeder Traversenführung zur Erkennung des Reiterringverschleißes
•  Vibrationsaufnehmer an jedem Zylinderkopf, mit Abschaltlogik, wenn die Geschwindigkeit 25 mm/s überschreitet

3. Öldruck im Kurbelgehäuse mit Low-Shutdown.Im Hochdruckbetrieb hält der Öldruck die Lager und betätigt auch die kapazitätsgesteuerten Entlader. Ein Schalter für niedrigen Öldruck, der den Fahrer sofort abschaltet, ist obligatorisch – keine Warnleuchte, sondern ein physisches Abschaltrelais.

Radialkompressoren – Überspannungsschutz ist Personenschutz

Radialkompressoren arbeiten mit sehr hohen Drehzahlen, oft mit großen Laufrädern. Das gefährlichste Sicherheitsereignis ist nicht Überdruck, sondern Überspannung.

Wenn ein Radialkompressor pumpt, kann sich der Rotor innerhalb von Millisekunden um mehrere Millimeter axial verschieben. Die daraus resultierenden Vibrationen können zum Bruch der Abflussrohre führen. Ich habe gesehen, wie ein Überspannungsereignis in einer europäischen Chemiefabrik einen 10-Zoll-Flansch aus rostfreiem Stahl abriss.

Bei Zentrifugenanlagen sind diese Sicherheitsmerkmale nicht verhandelbar:

•  Anti-Pump-Steuerung mit speziellen schnell wirkenden Abblasventilen.Die Reaktionszeit des Ventils muss unter 1 Sekunde liegen. Bitten Sie bei der Spezifizierung den Lieferanten um den Testbericht zur Ventilsprungantwort. Wenn sie es nicht bereitstellen können, betrachten Sie es als Warnsignal.
•  Axiale Positionsüberwachung (Axiallagerverschleiß).Es sollten zwei unabhängige Näherungssensoren zur Messung der Wellenverschiebung installiert werden. Wenn die axiale Bewegung mehr als 0,3 mm beträgt (abhängig von der Rotorkonstruktion), muss das System eine kontrollierte Abschaltung einleiten, bevor die Drucklager ausfallen.
• Trockengasdichtungen mit Entlüftungsströmungsüberwachung.Für Anwendungen mit gefährlichen Gasen sind Tandem-Trockengasdichtungen Standard. Die wahre Sicherheit liegt jedoch im Leckage-Durchflussmesser. Ein allmählicher Anstieg des Entlüftungsdurchflusses weist auf eine Verschlechterung der Dichtung hin und bietet eine wochenlange Frühwarnung – sofern die Überwachung installiert ist und Trends erfasst.

Drei universelle Sicherheitsregeln – egal für welchen Kompressortyp Sie sich entscheiden

An jedem Standort, den ich weltweit besucht habe – sei es ein Schraubenkompressor in einer australischen Mine, ein Kolbenkompressor in einer russischen Gasanlage oder eine Zentrifugalanlage in einer deutschen Raffinerie – gelten diese drei Regeln:

1.  Manuelle Absperrventile am Kompressorauslass.Elektronische Abschaltungen können versagen. Ein physischer Kugelhahn oder Absperrschieber am Auslassflansch gibt Betreibern die Möglichkeit, den Kompressor in Notfällen vom System zu isolieren, selbst wenn das Steuersystem nicht reagiert.
2. Schauglas bei geschmierten Systemen.Bei ölüberfluteten Schraubenkompressoren ist das Schauglas der Ölrücklaufleitung eine einfache, übersehene Sicherheitsvorrichtung. Wenn im Lastbetrieb kein Ölfluss zu sehen ist, ist die Ölabsaugleitung verstopft. Ohne diese visuelle Bestätigung verliert der Kompressor nach und nach Öl, was zu einem Lagermangel führt. Ich empfehle, an jedem ölüberfluteten Schraubenkompressor standardmäßig ein Schauglas anzubringen.
3.  Kalibrierprotokolle für jeden Druck- und Temperatursensor.Ich kann das nicht genug betonen. Ein Sensor, der eine Temperatur von 5 °C anzeigt, setzt Ihre gesamte Sicherheitskonfiguration außer Kraft. Stellen Sie sicher, dass Ihr Lieferant Werkskalibrierungszertifikate bereitstellt, die auf internationale Standards (ISO 17025) rückführbar sind. Planen Sie außerdem eine jährliche Neukalibrierung ein – dies ist die kostengünstigste Sicherheitsinvestition, die Sie tätigen können.

Die endgültige Entscheidung treffen – eine Entscheidungsmatrix basierend auf Ihrer Pflicht

Wenn Sie sich in der Planungsphase für eine neue Kompressorstation befinden, finden Sie hier einen vereinfachten Rahmen, den ich meinen Kunden bei Standortbewertungen mitteile:

Warum das wichtig ist – über Compliance hinaus

Ich habe an Kompressorsystemen auf sechs Kontinenten gearbeitet. Die erfolgreichsten Betreiber betrachten die Sicherheitskonfiguration nicht als Kostenfaktor. Sie betrachten es als eine Versicherung, die sich durch Betriebszeit, Vorhersehbarkeit der Wartung und das Vertrauen des Personals auszahlt.

Ein korrekt konfigurierter Schraubenkompressor mit angemessenem Wärme- und Filterschutz hält drei bis fünf Jahre länger als ein schlecht konfiguriertes Gerät, und es kommt zu 40 % weniger ungeplanten Stopps. Ein gut instrumentierter Kolbenkompressor macht Sie auf einen defekten Ladeluftkühler aufmerksam, Wochen bevor daraus Brandgefahr entsteht. Eine überspannungsgeschützte Zentrifugaleinheit hält Ihre Rohrleitungen über die gesamte Lebensdauer von 20 Jahren intakt

Wir sind hier, um Ihnen dabei zu helfen, es richtig zu machen

Jeder Kompressorraum ist anders. Die Umgebungstemperatur am Standort, die Qualität des Kühlwassers, die verfügbare Leistung und sogar die Betriebsgewohnheiten beeinflussen alle die endgültige Sicherheitskonfiguration.

Wenn Sie derzeit eine evaluierenSchraubenkompressorB. ein Hochdruckkolbensystem oder eine Zentrifugaleinheit für ein bestimmtes Projekt, ich lade Sie ein, uns Ihre Einsatzparameter mitzuteilen – Gasart, erforderlicher Druck, Durchflussrate und Standortbedingungen.

Wir bieten eine kostenlose Überprüfung der Sicherheitskonfiguration an:

•  Vergleichen Sie Ihr vorgeschlagenes Paket mit internationalen Standards (API, ASME, PED)
•  Identifizieren Sie etwaige Schutzlücken in Bezug auf Ihren Druckbereich
• Empfehlen Sie spezifische Upgrades für Sensoren, Ventile oder Steuerlogik mit geschätztem ROI

Nutzen Sie das unten stehende Anfrageformular oder senden Sie eine Direktnachricht mit dem Betreff „Safety Config“.Ich prüfe jede Anfrage persönlich und werde innerhalb von 24 Stunden mit einer individuellen technischen Notiz antworten.
